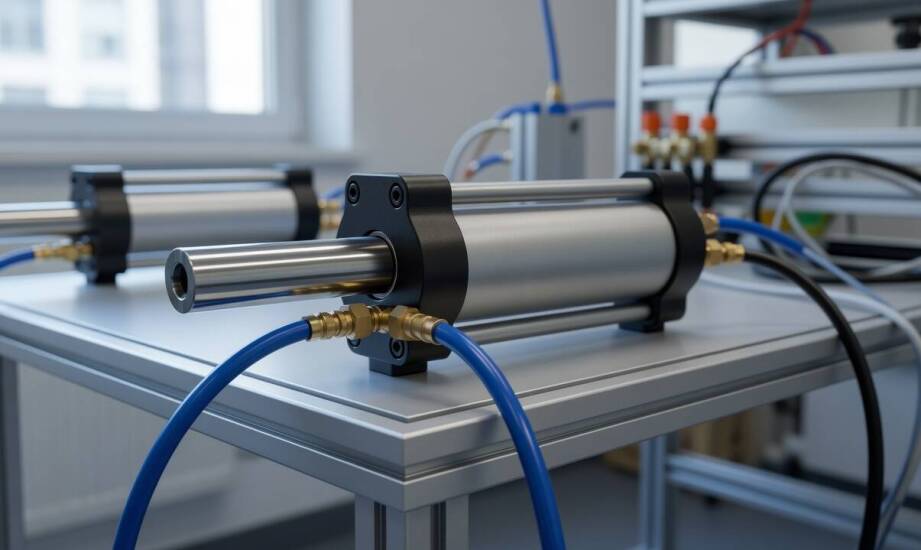

Dlaczego ruch w obu kierunkach w napędzie pneumatycznym nie jest całkiem symetryczny

Siłownik pneumatyczny wykonuje ten sam cykl ruchu w obie strony, jednak przeważnie pod różnym obciążeniem i z odmienną dynamiką. Wysuw tłoczyska zazwyczaj napotyka największe opory mechaniczne związane z przesuwaniem ciężaru, podczas gdy powrót odbywa się na pusto, ale przy całkowicie zmienionym rozkładzie sił wewnątrz cylindra. Te dysproporcje stają się widoczne już przy pierwszym uruchomieniu systemu i wynikają bezpośrednio z mechanicznej budowy napędu oraz fizycznych właściwości sprężonego powietrza.

Przeczytaj również: Wynajem drukarek — korzyści, koszty i wybór najlepszego rozwiązania

Dlaczego siła wysuwu różni się od siły powrotu

Wewnątrz cylindra pneumatycznego powierzchnia czynna po stronie dennej tłoka pozostaje pełna, natomiast po stronie przeciwnej ulega znacznemu zmniejszeniu o fizyczny przekrój pręta. Tłoczysko łączy wewnętrzny tłok z zewnętrznym mechanizmem maszyny, dlatego musi zajmować część objętości komory. Siła wysuwu stanowi iloczyn ciśnienia roboczego i pełnej powierzchni tłoka, podczas gdy siła powrotu zależy od powierzchni pierścieniowej pomniejszonej o wspomniany przekrój.

Przeczytaj również: Dlaczego naprawa ekspresów do kawy w Gnieźnie jest korzystna dla użytkowników domowych?

Przy standardowych proporcjach inżynieryjnych, gdzie średnica tłoczyska zajmuje zazwyczaj od 30% do 50% średnicy całego tłoka, różnica generowanej siły wynosi od 9 do 25 procent na korzyść kierunku wysuwu. Z tego powodu ten sam mechanizm przy identycznym ciśnieniu zasilania dostarcza wyższe parametry siłowe podczas wypychania ładunku niż w trakcie jego przyciągania. Oczekiwanie od układu idealnie symetrycznych parametrów pracy stanowi powszechny błąd projektowy. Zrozumienie tej podstawowej asymetrii pozwala technikom uniknąć przeciążenia lub zacinania się układu w fazie cofania, szczególnie w systemach pracujących w pionie.

Przeczytaj również: Jak produkcja prototypowych urządzeń korzysta z cylindrów hydraulicznych?

Jak ściśliwość powietrza i opory wpływają na stabilność pracy

Powietrze jako medium robocze charakteryzuje się bardzo wysoką ściśliwością. Oznacza to, że ciśnienie w komorach cylindra narasta i opada w sposób stopniowy, co ogranicza nagłe skoki siły charakterystyczne dla rozwiązań hydraulicznych. Zjawisko to ma bezpośredni wpływ na ogólną płynność realizowanego ruchu. Dłuższe przewody instalacji pneumatycznej zauważalnie zwiększają objętość martwą układu, co wydłuża czas reakcji i prowadzi do nierównomiernego przyspieszania mechanizmu.

Każde załamanie przewodu, złączka kątowa czy zastosowany dławik generują dodatkowe opory przepływu. Tarcie wewnętrzne gazu w przewodach hamuje szybkość napełniania komór, co staje się barierą w maszynach realizujących bardzo krótkie cykle produkcyjne. Prawidłowo zoptymalizowany napęd pneumatyczny dwustronnego działania wymaga precyzyjnego sterowania rozdzielaniem strugi, co standardowo realizuje się poprzez przemysłowy zawór kierunkowy 5/2 lub 5/3.

Samo skierowanie powietrza w odpowiednią stronę to zaledwie początek procesu konfiguracji. Równie istotna pozostaje stacja przygotowania powietrza, znana w branży jako jednostka FRL. Moduł ten pełni trzy krytyczne funkcje w każdej poprawnej instalacji:

• filtr usuwa zanieczyszczenia stałe i kondensat chroniąc uszczelnienia,
• reduktor stabilizuje wejściowe ciśnienie robocze,
• smarownica dba o minimalizację tarcia wewnętrznego elementów ruchomych.

Niedowymiarowanie tych komponentów stanowi bardzo częstą przyczynę niestabilnej pracy układu w zakładach przemysłowych. Użytkownicy nierzadko dobierają zbyt wąskie przewody zasilające, co dławi dostępną przepustowość i wywołuje odczuwalne zjawisko szarpania. W obszarze doboru odpowiednich części firma Ea Kraków dostarcza rozwiązania dla automatyki, w tym siłowniki obrotowe, zawory kierunkowe oraz kompletne stacje FRL. Zastosowanie prawidłowo zwymiarowanych komponentów pozwala na bezpieczną kompensację oporów i zauważalnie minimalizuje awaryjność maszyny.

Asymetryczna praca cylindrów pozostaje naturalnym zjawiskiem w technice sprężonego powietrza. Układ pneumatyczny gwarantuje przewidywalną dynamikę tylko w sytuacjach, gdy inżynier uwzględni fizyczną różnicę powierzchni tłoka oraz ściśliwość medium gazowego na etapie projektowania urządzenia. Przy roboczym obciążeniu zmiennym kluczowy staje się merytoryczny dobór przekrojów przewodów zasilania, dławików i szybkich zaworów sterujących. Właściwe dopasowanie parametrów podzespołów zasilających bezpośrednio rekompensuje ograniczenia technologiczne wynikające z natury ściśliwości gazu. Przemyślana architektura instalacji zapewnia pełną płynność ruchu w obu fazach cyklu, skutecznie obniża zużycie energii i zdecydowanie przedłuża żywotność całej linii produkcyjnej.
